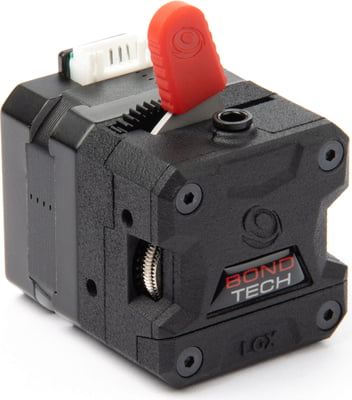

Bondtech extrusor LGX

El nuevo extrusor LGX de Bondtech es una excelente actualización para tu impresora 3D y ofrece muchas funciones prácticas para un uso eficiente y sin complicaciones.

• Engranajes más grandes para un mejor agarre del filamento

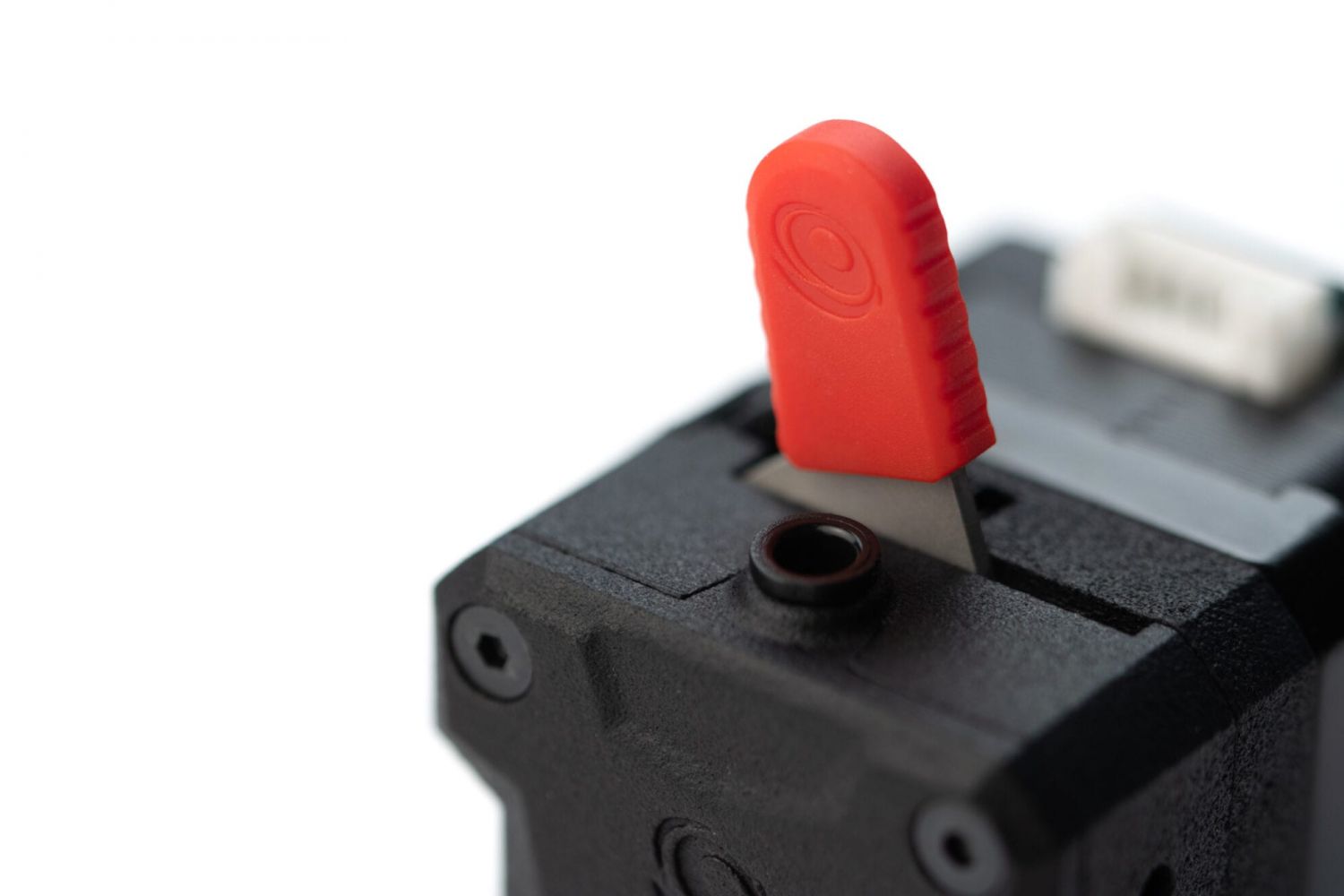

• Palanca de precarga de filamento para cambios rápidos de filamento
• Conector de interfaz multifuncional para cambios rápidos de herramientas y aplicaciones

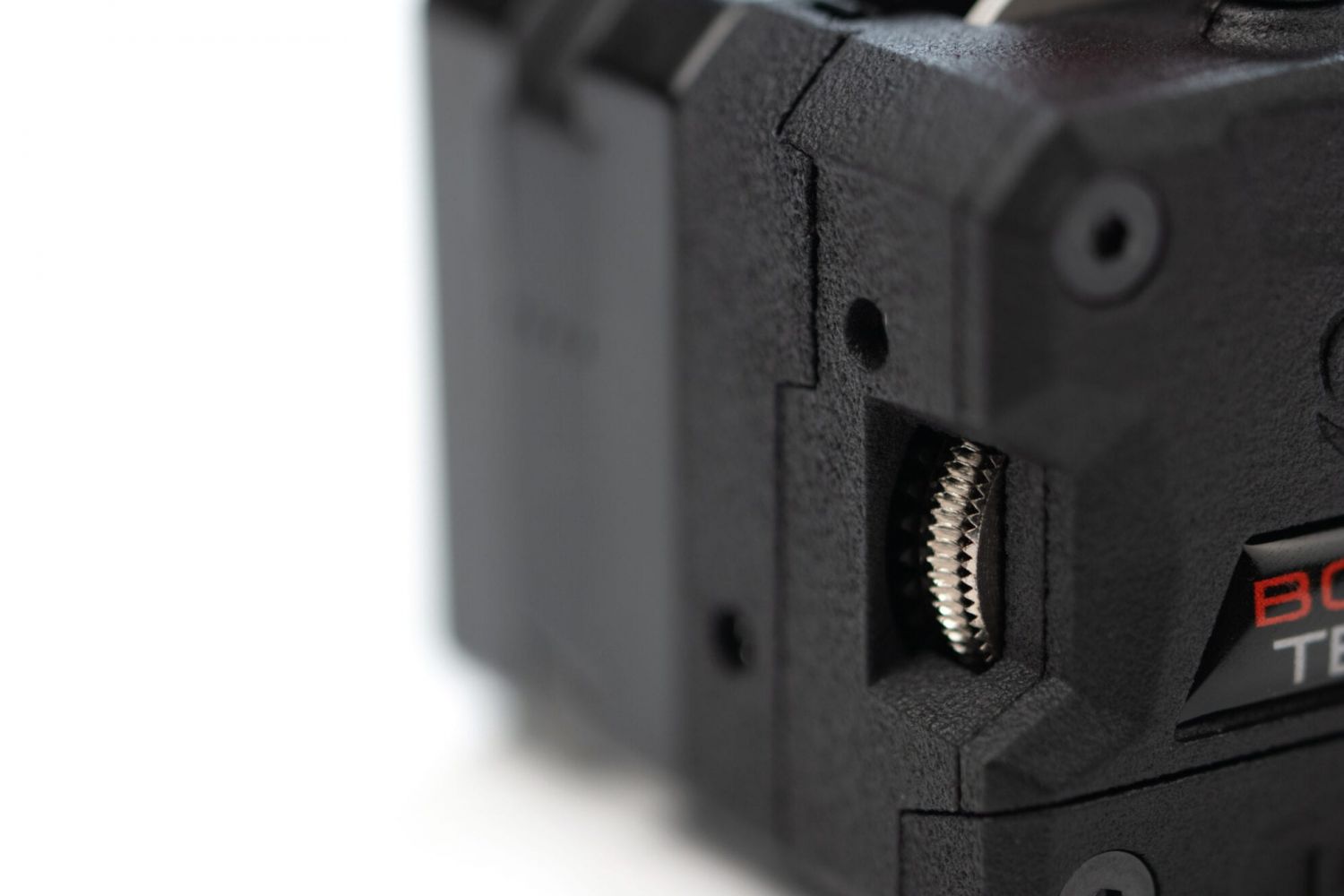

• Acceso a mantenimiento de los engranajes para facilitar la limpieza y el mantenimiento
• Diseño compacto, ligero y simétrico para un mayor rendimiento y compatibilidad
• Patrón de orificios de montaje para una configuración fácil y sin complicaciones
• Dimensiones: 42 x 42 x 25 mm

El paquete incluye

• Extrusor LGX ™
• Motor paso a paso de pancake personalizado Nema17 LDO de 1 x 25 mm

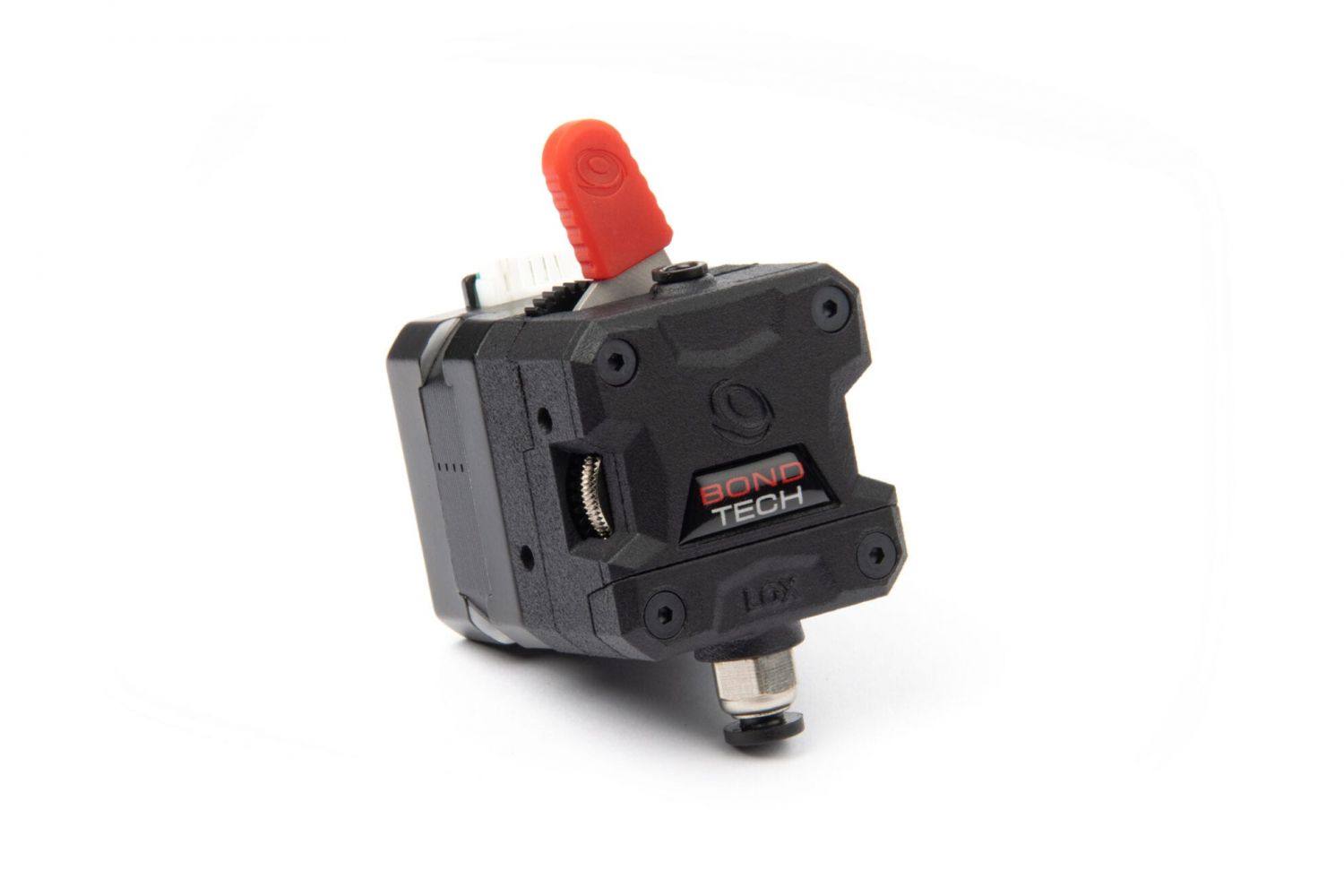

• 1 conector de interfaz Bowden (con tornillo de metal)

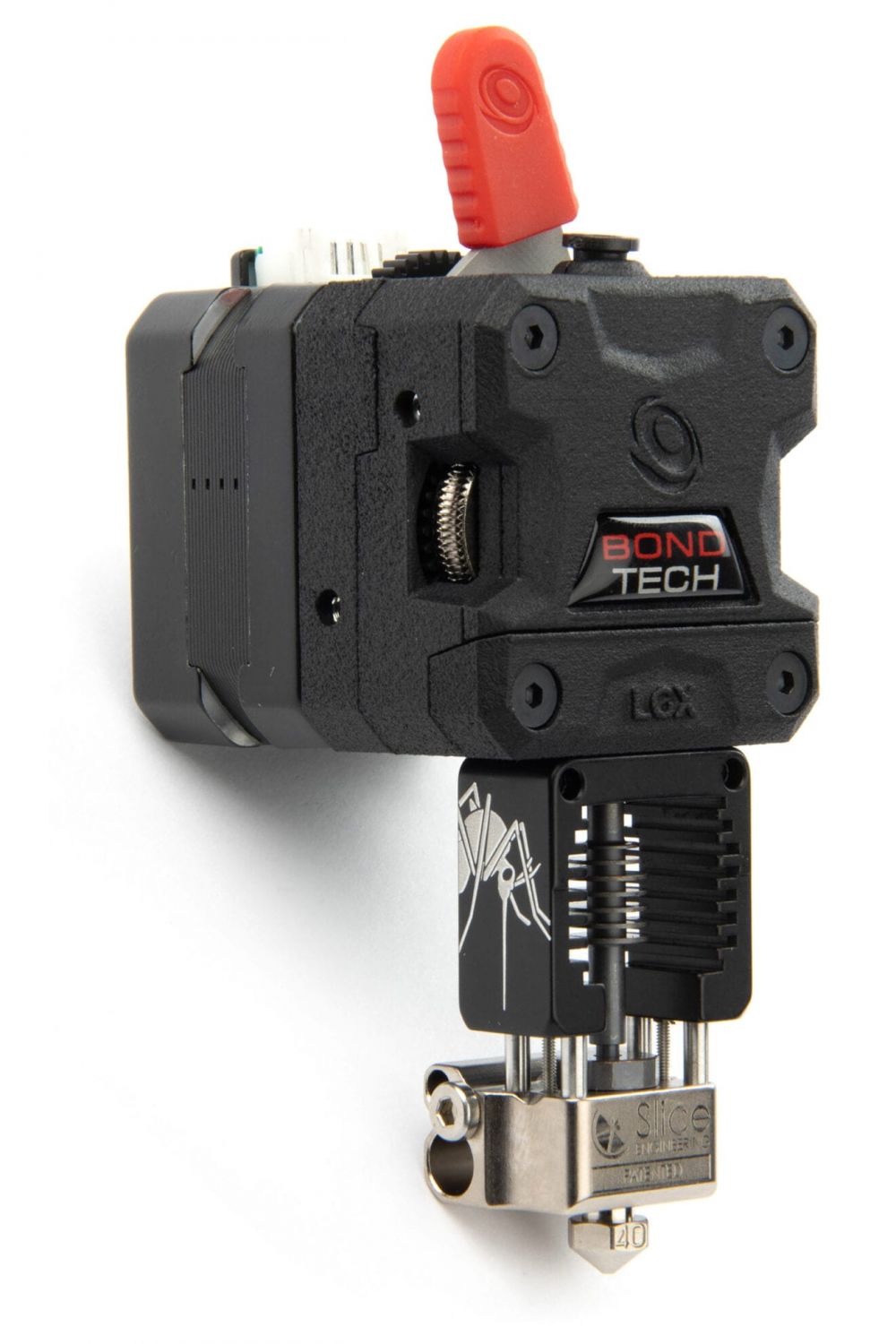

• 1 conector de interfaz de accionamiento directo (para Hotends Slice Engineer)
• 1 llave Allen de 2 mm (herramienta recomendada)
• 1 folleto informativo sobre la línea de productos
• 1 pegatina "Powered By Bondtech"

El nuevo extrusor LGX ™ de Bondtech es el primero de nuestros extrusores que utiliza la nueva tecnología de transmisión dual de Bondtech basada en engranajes impulsores más grandes

El extrusor y el motor paso a paso van juntos.
Preferiblemente, siempre debe usar el extrusor adjunto al motor paso a paso cuando lo monte en una impresora.

Si necesita colocar una placa entre el motor paso a paso y el extrusor, tenga en cuenta que necesita tornillos más largos y que el grosor máximo admitido es de 3 mm.

Esta imagen a continuación muestra qué tornillos se usan en el LGX, y los rojos se usan para conectar el motor paso a paso al extrusor:







Especificación técnica
EXTRUSOR LGX ™
Valor de e-steps: 400 en configuraciones de micropasos de 16 bits; 800 en configuraciones de micropasos de 32 bits.
Ruedas motrices: acero templado;
Compatibilidad de materiales: abrasivo; rígido; semi flexibles; flexible; y suave.
Agujeros de montaje: M3

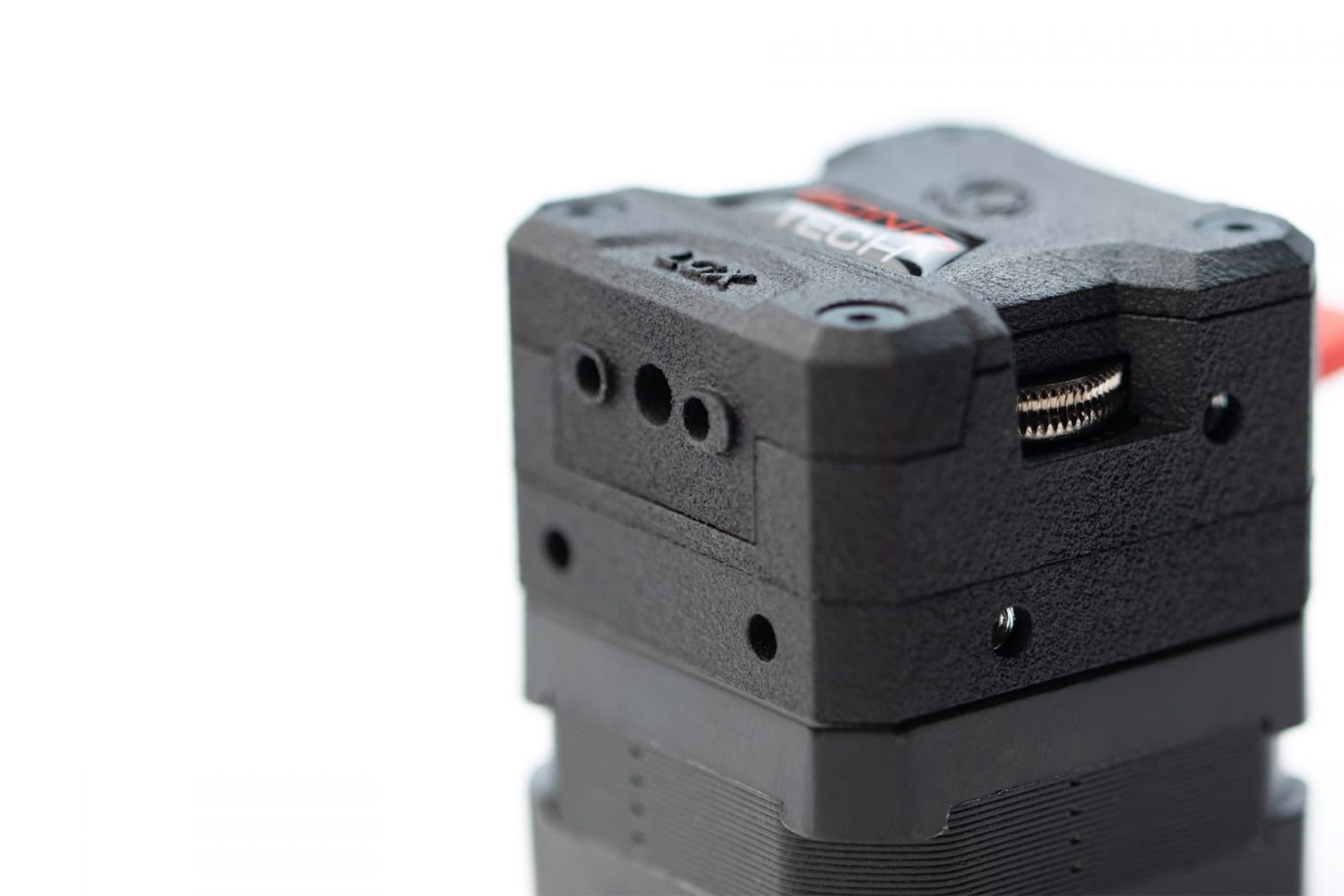

Patrones de montaje: anterior inferior (2 puntos); izquierda (2 puntos), derecha (2 puntos), frente (4 puntos), atrás (4 puntos)
Agujeros a los lados del LGX ™: 5 mm de profundidad
Agujeros en la parte inferior del LGX ™: 12 mm de profundidad
El par de apriete máximo de todos los tornillos es de 0,3 Nm
velocidad de retracción: 35 mm / s
distancia de retracción (bowden): ~ 5 mm (0.4 + longitud del tubo x 0.15)
distancia de retracción (accionamiento directo) para materiales rígidos: 0,4 mm
distancia de retracción (accionamiento directo) para materiales blandos: 3 mm
Temperatura máxima de funcionamiento: 80 ° C
Peso neto LGX ™ DD: 218,6 g
Peso neto LGX ™ B: 224 g
Medidas embalaje: 80x103x73 mm
Peso del paquete: 269 g
Descargue los dibujos técnicos de LGX aquí.
MOTOR PASO A PASO LDO PARA BONDTECH LGX ™
Conector PH-06AWJ
2 fases
CC 5,5 V
Max 1.0A / fase
