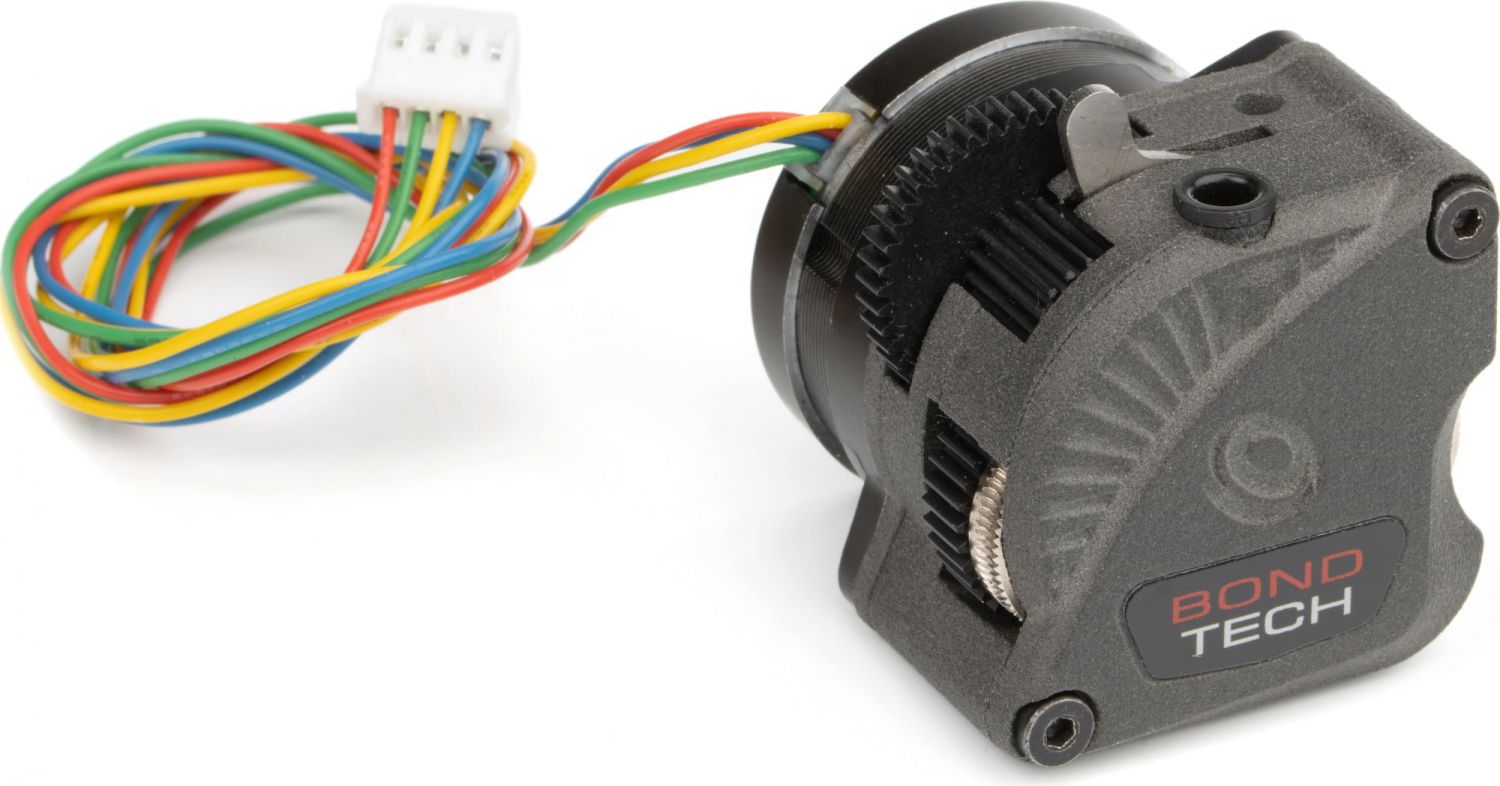

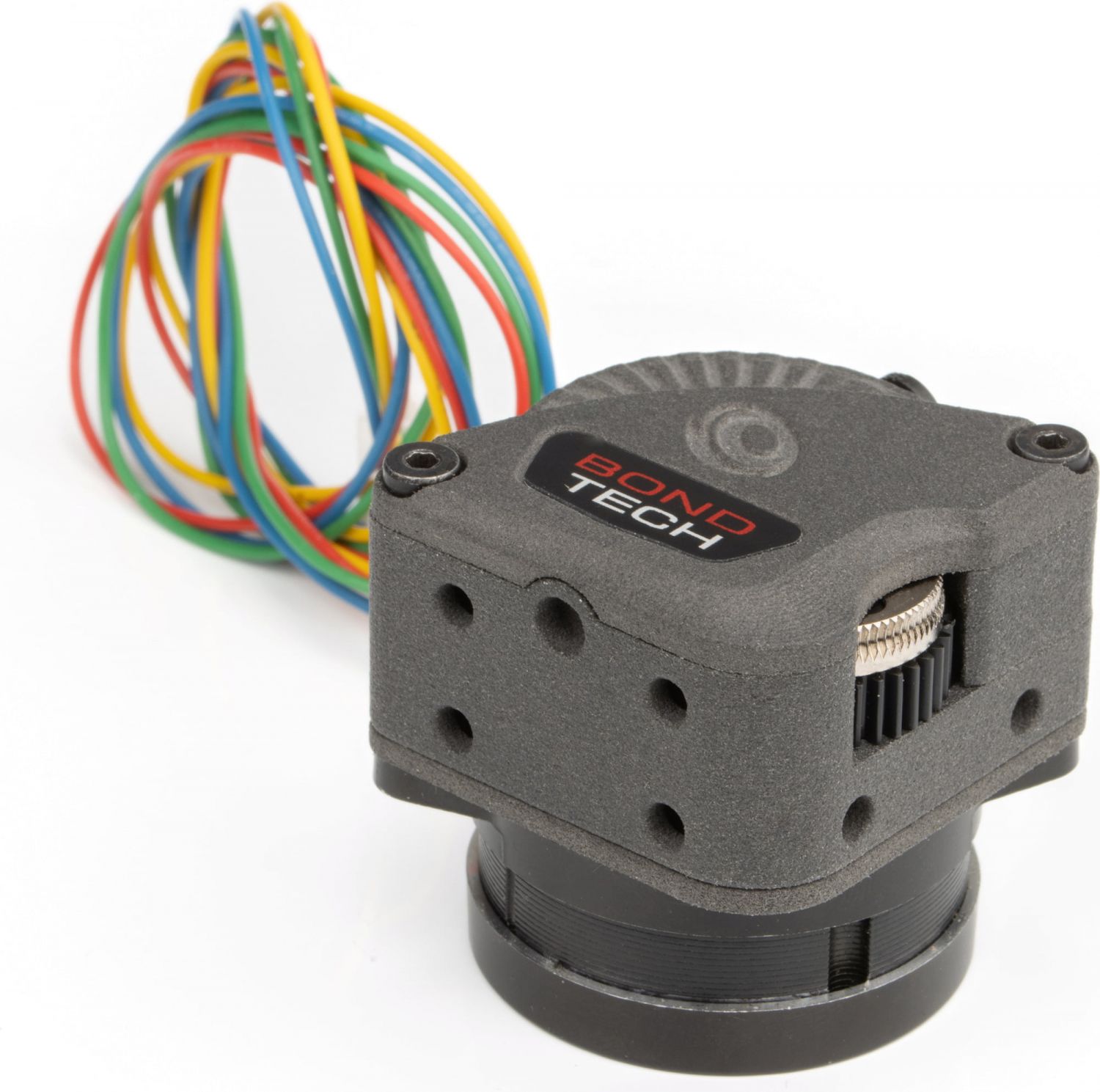

Bondtech extrusor LGX Lite

Características de LGX Lite

• Engranajes más grandes para un mayor agarre del filamento
• Palanca de pretensión, para mejores resultados
• Ventana de mantenimiento de engranajes para facilitar la limpieza
• Ruta de filamento compacta, liviana y centrada para un mayor rendimiento y compatibilidad
• Diferentes patrones de orificios de montaje para una configuración fácil y flexible
• Compatible con motores paso a paso redondos Nema14
• Carcasa de nylon incoloro sin acabado químico

Carcasa impresa en 3D con PA12

Las piezas de la carcasa han sido impresas profesionalmente en 3D con poliamida 12 y garantizan la máxima resistencia, precisión y resistencia a las temperaturas más altas.

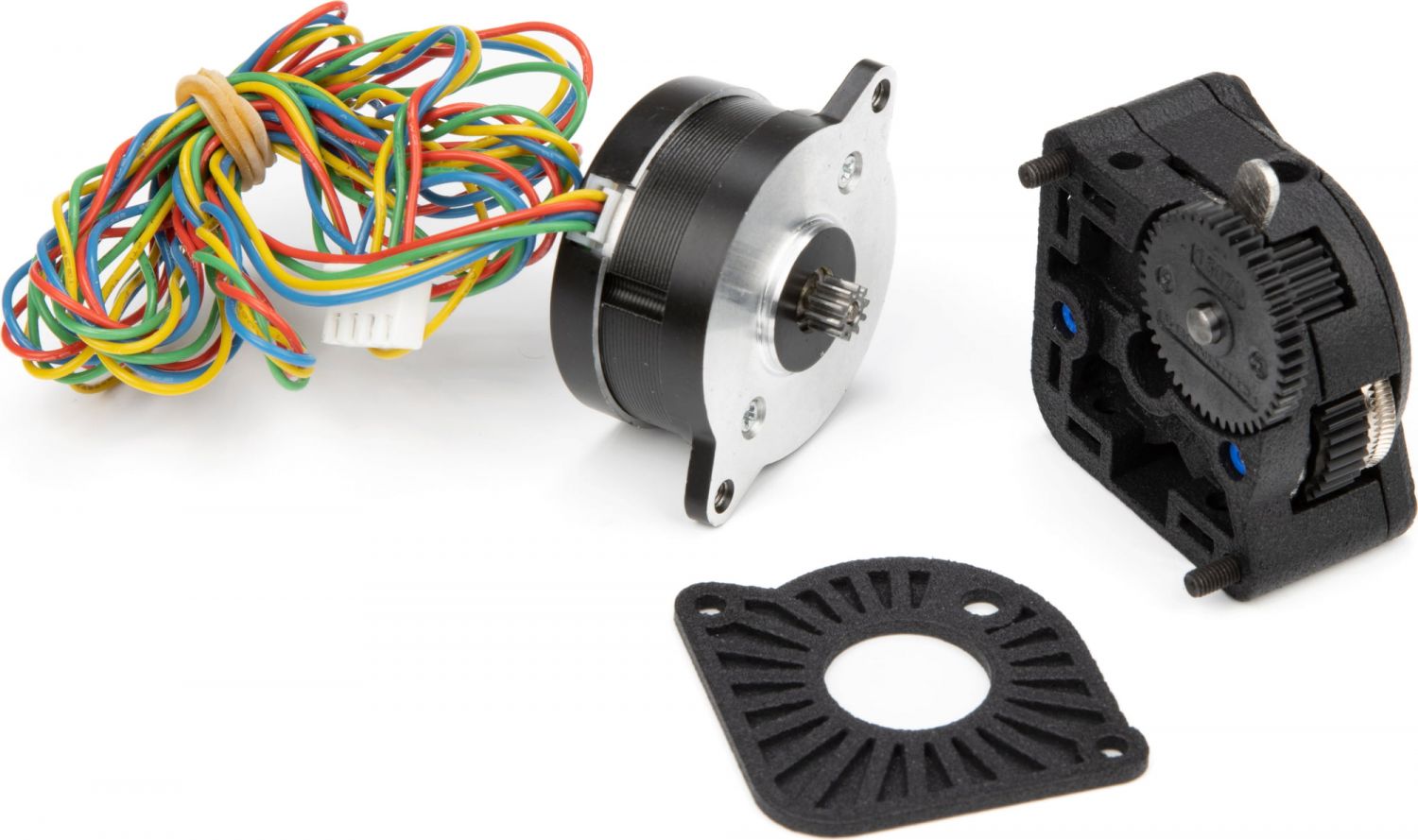

Cada extrusora LGX Lite viene con:

• 1x Motor paso a paso pancake LDO Nema14 redondo de 20 mm
  • Cable de conexión de 1 m de largo
  • Conector JST-XH de 4 pines
• 1 llave hexagonal de 2 mm (herramienta recomendada)
• 1x adhesivo Powered By Bondtech

Accesorios adicionales incluidos:

• 1x collar enchufable
• 1 tubo de PTFE de 30 mm para usar en un adaptador de tubo de PTFE

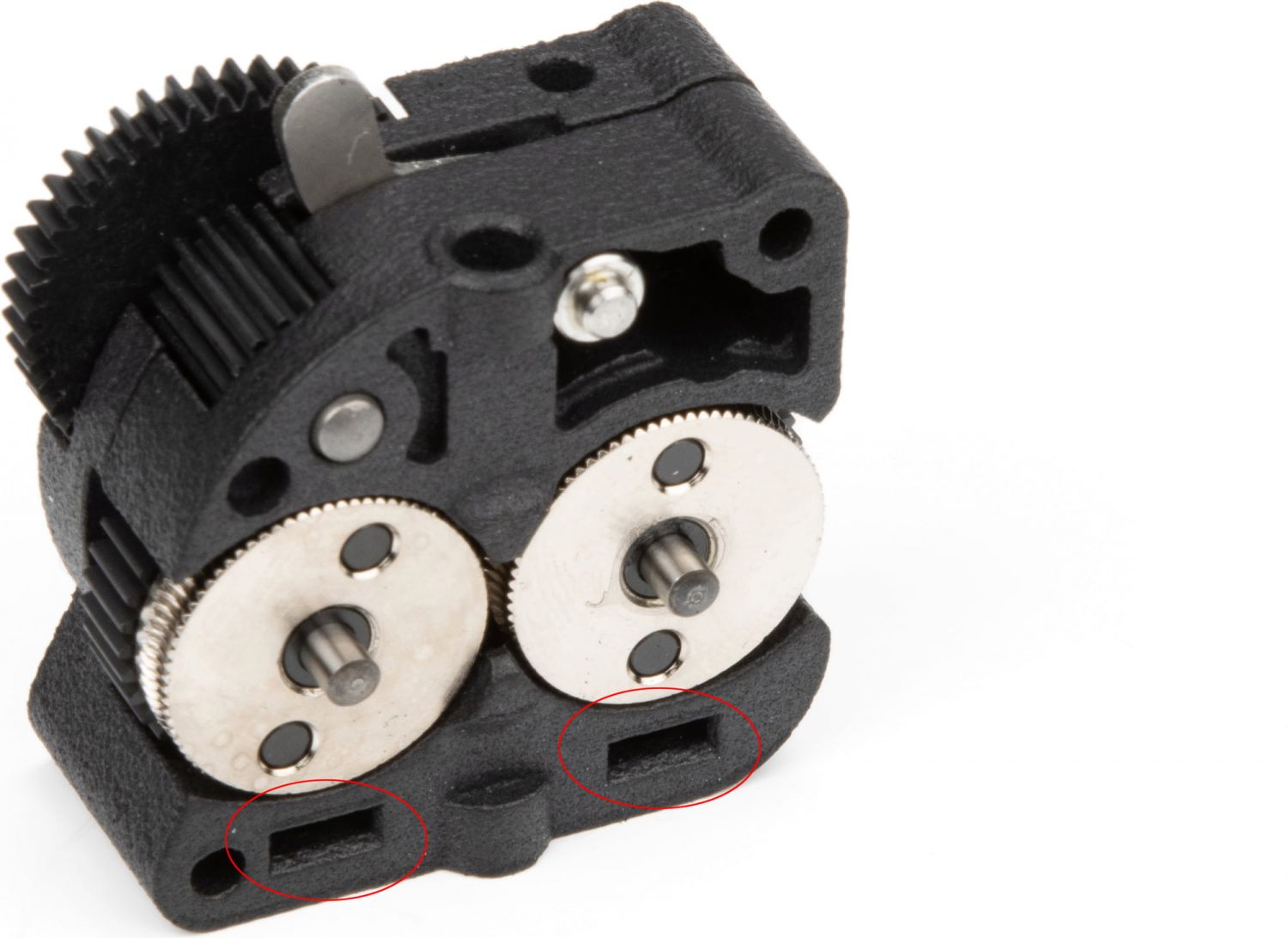

• 8 tuercas cuadradas M3 para reforzar los orificios de montaje

Especificación técnica

EXTRUSORA LGX® LITE

• valor de e-steps: 562 usando 16 microsteps; 1124 utilizando 32 micropasos.
• Ruedas motrices: acero templado;
• Compatibilidad de materiales : abrasivo; rígido; semi flexibles; flexible; y suave
• Agujeros de montaje: M3
• Patrones de montaje: inferior (4 puntos); derecha (2 puntos), frontal al motor (2 puntos), superior (1 punto)
• Orificio en la parte superior del LGX® Lite : 5 mm de profundidad
• Agujeros en el lateral del LGX® Lite : 5 mm de profundidad
• Orificios en la parte inferior del LGX® Lite : 5 mm de profundidad
• El par de apriete máximo en los tornillos de la extrusora es de 0,3 Nm

Para usuarios de Klipper

distancia_rotación = pasos_completos_por_rotación * micropasos / pasos_por_mm

distancia_rotación = 200 * 16 / 562
distancia_rotación = 5.7



El cálculo anterior asume los siguientes parámetros:

• el motor paso a paso es un motor de 1,8 grados, por lo tanto, 200 como pasos completos por rotación;
• los micropasos se establecen en 16;
• El valor de e-steps recomendado para LGX® Lite es 562.

• velocidad de retracción : 35 mm/s
• distancia de retracción (bowden): ~5 mm (0,4 + longitud del tubo [mm] x 0,015)
• distancia de retracción (accionamiento directo) para materiales rígidos: 0,4 mm
• distancia de retracción (accionamiento directo) para materiales blandos: 3 mm

• Temperatura máxima de funcionamiento ambiental: 90 °C
• Temperatura máxima de funcionamiento del motor paso a paso: 120 ℃ / 750 mA

• Peso neto LGX® Lite : 48 g
• LGX® Lite con motor peso neto: 141 g
• Medidas del paquete : 80x103x73 mm
• Peso del paquete: 85 o 185 g

MOTOR PASO A PASO PERSONALIZADO PARA BONDTECH LGX ™

• Conector: conector JST-XH de 4 pines
• Engranaje del motor: 10 dientes
• Longitud del motor: 20 mm
• Diámetro del motor: 36 mm
• Peso: 93g
• Corriente máxima: 1,0 A/fase

  Para usar el LGX, haga funcionar el motor paso a paso con corrientes entre ~0.45 y ~0.65A:

  Esté atento a la temperatura de la superficie del motor paso a paso.
  Manténgalo lo suficientemente frío como para tocarlo. Baje Vref de lo contrario.

• Longitud de los cables: 1 m
• Ángulo de paso: 1,8 grados
• Par máximo a: 1800 PPS
• Tasa de flujo potencial a par máximo: 120 mm^3/s
• Clase: H, temperatura máxima nominal 180 ℃
• Temperatura máxima de funcionamiento / Corriente:
  120 ℃ / 750 mA
• Fabricante : LDO
• SKU del fabricante : LDO-36STH20-1004AHG(XH)
• Consulta más información aquí .

Cómo cambiar la corriente usando Vref

Es muy difícil leer la corriente que se alimenta a los motores paso a paso. Para determinar esa corriente nos basamos en el valor Vref. El valor Vref es una referencia de voltaje medida en VDC que se puede leer con un multímetro. Nos ayuda a configurar la salida actual del controlador del motor paso a paso.

Diferentes placas base de impresoras 3D utilizan diferentes controladores de motores paso a paso. Cada tipo de controlador de motor paso a paso tiene su propia fórmula para calcular el Vref requerido para obtener una corriente específica. Aquí hay unos ejemplos:

• Controladores paso a paso TMC .
  La fórmula para estos controladores es Vref = ( I * 2.5 ) / Imax
  Donde I es el valor actual objetivo medido en A; y Imax es 1.77 en modo regular y 1.2 en modo SilentStepSticks.
• Pololú A4998 .
  La fórmula para estos controladores es Vref = I * 8 * R
  Donde I es el valor actual objetivo medido en A; y R es el valor de Sense Resistor, eso depende de qué placa esté usando. Melzis usa 0.1, las placas Creality Silent usan 0.15,...
